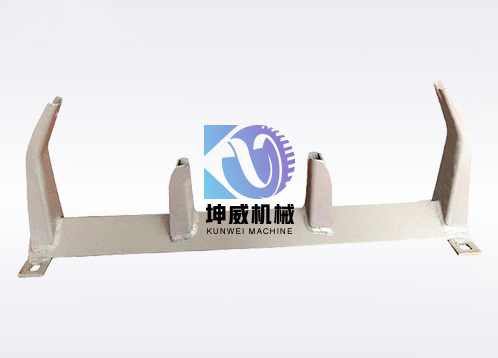

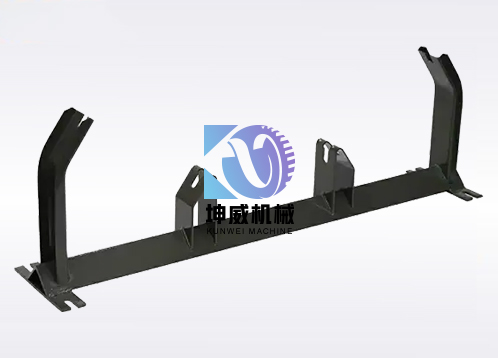

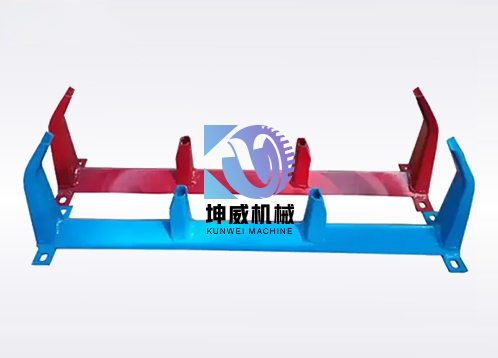

槽型托輥支架

　　槽型托輥支架

　　槽型托輥支架按角度分類： 槽型托輥支架顧名思義為槽型角度，按照角度高低不同可以分為35度槽型支架、45度槽型支架，以及35度槽型前傾支架。 按照物料運輸角度來計算，槽型角度越大，皮帶輸送機的輸送量就越大。

　　槽型托輥支架按角度分類： 槽型托輥支架顧名思義為槽型角度，按照角度高低不同可以分為35度槽型支架、45度槽型支架，以及35度槽型前傾支架。 按照物料運輸角度來計算，槽型角度越大，皮帶輸送機的輸送量就越大。所以在選擇角度時，應該根據自己的輸送量來定制。

　　種類分別 ： 槽型支架按照種類分為：槽型調心支架，槽型前傾支架，槽型支架、槽型緩沖托輥支架等。 其中槽型調心支架為特殊，具有糾偏作用，主要 用于防治輸送機在運行過程中跑偏。 槽型托堒支架是皮帶輸送機重要的組成部件之一，按照其型號可以分為TD75型以及DTII型托輥支架。托輥支架裝置既便于更換托輥的托輥支架裝置，涉及有可偏轉托輥支架、支座、銷軸、機身、托輥、限位塊和緊固件組成。支座下端與機身上端用緊固件連接在一起，支座則用銷軸與可偏轉托輥支架連接在一起，在可偏轉托輥支架上設置有托輥。在可偏轉托輥支架上，設置有供繞銷軸轉動的卡槽，托輥則安裝在可偏轉托輥支架的卡槽中，在可偏轉托輥支架上設置有控制偏轉角度的限位塊。

　　在支座或機身上設置有供可偏轉托輥支架繞其轉動的銷軸，在拆下緊固件的情況下，可偏轉托輥支架可以在限位塊的控制下繞水平固定的銷軸轉動角度。 槽型支架屬于托輥支架的一種。采用生產工藝，保證產品質量。槽型托輥清除皮帶沾物，在斜坡皮帶上送力大，阻力小，效果好。雙節托輥，能減輕皮帶在陶瓷托輥上的重形壓力點，托輥中空裝置能使帶沾物自行掉落，不沾吸托輥，均能延長托輥使用期。托輥調心支架的優點及作用如下：

　　1、托輥支架支撐力度強、靈活性高、摩擦小、壽命長。

　　2、托輥支架徑向跳動量；靈活度；軸向竄動量。

　　3、托輥支架防塵、防水、軸向承載、抗沖擊、使用壽命五個關鍵點。

　　4、托輥支架安裝在輸送帶的兩側，防止輸送帶發生跑偏。有效使得膠帶運行平穩可靠。

　　5、托輥支架的調心效果顯著，且結構簡單，完全可以滿足現代作業發展的需要。
